內容提供：諸暨市藍天非金屬工藝研究所

關鍵詞：廢氣凈化

一、概述

我公司開發的半干式循環法煙氣凈化系列之鋁電解煙氣凈化裝置是針對鋁電解生產行業各種類型電解槽煙氣中的有毒有害成分而專門設計的氧化鋁循環法，它是在管道式WX反應器內利用鋁電解的生產原料氧化鋁粉的大微孔比表面積（大于35m²/g）物理吸附和化學吸附脫除煙氣中的氟、瀝青煙；利用氨水與煙氣中的SO₂、CO₂等酸性廢氣進行吸收化學反應；用這三種反應的共同作用達到廢氣處理的一種先進方法。

二、工作原理

預焙電解槽排出的煙氣經負壓系統的裙式集氣罩和排煙支管匯集于排煙總管，進入WX反應器時，在WX反應器內加入的氧化鋁粉、從旋風除塵器出來的載氟氧化鋁以及噴入的氨水與煙氣中的氟、瀝青煙及SO₂、CO₂等酸性廢氣之間產生很大的速度差，在懸浮狀態下產生劇烈的碰撞、摩擦和充分的混合，經過旋流板后又使混合物在煙道內以螺旋軌跡前進，從而強化了吸收、傳熱、傳質過程。氟和瀝青煙被氧化鋁粉超大微孔表面積物理吸附成載氟氧化鋁，同時化學吸收成AlF₃；過量和未完全反應的氧化鋁粉從旋風除塵器的底部收集后，采用正壓密相氣力輸送方式再強制性循環到WX反應器而再次利用；新鮮的氧化鋁不斷從罐內加入文氏泵內；布袋除塵器下的載氟氧化鋁采用正壓密相氣力輸送方式輸送到載氟氧化鋁罐內，補充電解生產過程中損失的氟元素。

三、特性

· 獨特的反應器：利用文氏效應加旋流板的管道式反應器；凈化效率高。

 · 氧化鋁粉循環使用：根據在線檢測結果，隨時調整氧化鋁粉用量和循環量，做到氧化鋁粉充分利用而不過量，從而減少氧化鋁粉的使用量，降低了運行成本。

 · 結構簡單成本低：流程簡單、運行可靠，所用設備少、不需額外占地、密閉性好、極少維修管理；用電設備少，因而造價低廉、能耗極低、耗材也少，基建和運行費用低。

· 系統阻力小：整套系統總阻力小于1000Pa。

· 無二次污染：不存在廢水、廢渣及二次污染，設備也不需要特殊防腐。

· 適用地區廣闊：該法可用于各種氣候條件下特別是缺水和冰凍地區。

· 密相氣力輸送：運行可靠，無噪聲，無泄漏，配置十分方便，實現全自動化操作。

四、技術參數

· 凈化效率：

    HF：98%-99%

    瀝青煙：95%以上

    粉塵：99.5%以上

· 料氣比：30-80(kg/kg)

· 物料流速：10(m/s)

· 輸送能力：10-100(t/h)

· 輸送距離：2000(m)當量長度

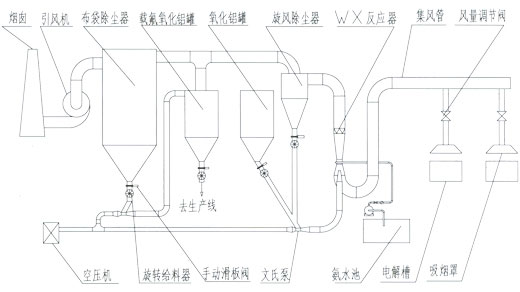

五、工藝流程

六、相關系統

· 煙氣收集系統：吸煙罩、集風管、U型管道等。

· 凈化分離系統：WX反應器、旋風除塵器、布袋除塵器、風機、煙囪等。

 · 循環系統：空壓機、氧化鋁粉罐、旋轉給料閥、文氏泵、手動滑板閥、噴料裝置、管道。

· 噴氨系統：氨水池、氨水泵、噴嘴裝置、管道等。

· 回收系統：載氟氧化鋁粉罐、手動滑板閥、旋轉給料閥、文氏泵、管道等。

· 自控系統：標準電控柜、PLC+上位機監控、各種電纜、儀表、顯示器等。

· 提升高度：75米

· 初末速度：初速3-6(m/s)，末速7-18(m/s)

· 料氣比：30-80(kg/kg)
