簡介： 本工程是收集各小區的優質雜排水（如洗臉、洗澡、洗菜水等），經過管道收集到一起。日處理水量為240m3，每小時處理水量為16m3。

關鍵字：中水回用 膜處理

一、工程簡介

本工程是收集各小區的優質雜排水（如洗臉、洗澡、洗菜水等），經過管道收集到一起。日處理水量為240m3，每小時處理水量為16 m3，其水質如下：

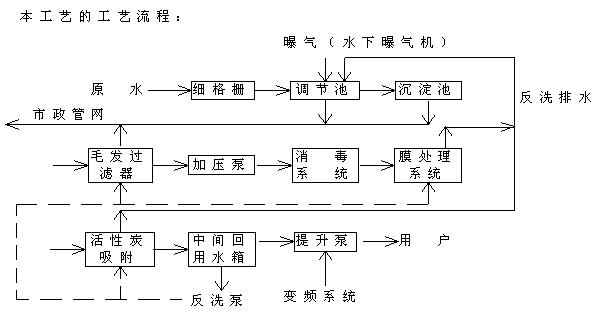

二、工藝流程簡介：

方案簡介：

1. 細格柵：自己制作為細網狀或直接向廠家定做

2. 調節池一般設計為1.5-2.0h的水力停留時間，并向其內曝氣（為了減輕調節池發生厭氧反應而產生的異味），一般采用水下曝氣機。池底設有放空管，池頂設有溢流孔。

3. 沉淀池一般設計為0.5-0.8h的水力停留時間，池子以斗形為宜，池底設有放空管或設一流量較小的排污泵亦可，池頂設有溢流孔，調節池與沉淀池的污水經過地下排污溝排到排污池經排污泵排入市政管網。

4. 毛發過濾器，以小孔徑的毛發過濾器為宜，截留原水中的毛發等大的顆粒物，為保護后續膜設備而設，其自設反洗管管路，可設計為每天反洗一次，每次10分鐘。

5. 加壓泵為一備一用而設（本工藝采用流量為16m3/h,揚程80m,功率5.5Kw，南方泵業CDL16-100）為后續系統增壓而設。

6. 消毒設備（本工藝消毒設備為專利技術，市場很難買到，其主要作用是去除原水中的有害微生物、細菌等對人體有害菌）可采用臭氧強氧化劑。

7. 膜處理系統，主要采用中空纖維膜（本工藝中采用8根Φ200的中空纖維膜，其進水流量維持在12 m3/h，出水維持在10 m3/h左右，本系統原設計為每天反洗一次，但實際運行2個月后，效果不理想，改為每小時反洗10分鐘，保護中空纖維膜），以后設計在前期設計的水要經過十分精細的過濾，這樣不會使膜堵塞，保持系統的正常運行。其運行壓力為0.1-0.3MPa。

8. 活性炭吸附，由膜出來的水經過活性炭吸附，去臭、去味還可吸附水中的膠體物質（如果活性炭吸附系統前置在膜系統之前則1公斤活性炭處理水量8-12噸，活性炭的壽命會很短，很快更換活性炭，而其后置則為前置的20倍左右，提高活性炭的使用壽命，活性炭后置脫氯1公斤活性炭處理水量30噸左右，做直飲水時亦如此）本工藝活性炭罐設計為每天反洗一次，每次10分鐘，罐體設計為Φ1600，有效高度為2000，凈高2800，實際裝填量為75%。

9. 中水回用池設計為3小時的水力停留時間，在中水回用池底設有放空管，頂部設有溢流孔，中水回用池上部設有自來水補給管道。

10. 提升泵，本工藝供給4座辦公樓沖廁用水，有高層和低層，故選用南方泵業型號為CDL4-60與CDL4-140（立式泵）并選用CDL4-140一臺做為前面的幾個系統的反洗泵。

電器控制部分：

電器控制部分可分為控制加壓泵運行、提升泵運行以及反洗幾個方面。

① 加壓泵受沉淀池和中水回用池內的液位控制器來控制：<1>.若沉淀池內水位達到設計要求而回用池內水位較低，加壓泵運行；若沉淀池內水位未達到設計水位，回用池內水位較低，加壓泵不運行，自來水補給閥門打開。<2>.沉淀池內水位未達到設計要求，而回用池內水位達到設計要求，加壓泵不運行；沉淀池內水位未達到設計要求，而回用池內水位達到設計要求，加壓泵不運行。

② 提升泵受各樓中水水箱內的液位控制器的控制以及中水回用池內液位控制器的控制：<1>.中水回用池內處于低水位時，提升泵不運行；<2>.中水回用池內水位達到設計要求，各樓中水水箱內水位處于高水位時，提升泵不運行，處于低水位時，提升泵運行。

③ 反洗方面，在系統正常工作時，毛發過濾器、膜系統以及活性炭系統的正常出水的電磁閥打開，反洗電磁閥關閉，每天設定的反洗程序啟動，毛發過濾器、膜系統以及活性炭系統的正常出水的電磁閥關閉打開:<1>.首先是活性炭罐的反洗閥門打開，進行反洗；<2>.其次是膜系統的反洗閥門打開，進行反洗；<3>.最后是毛發過濾器的反洗閥門打開進行反洗。

④ 排污坑內設一液位器，來排掉從調節池、沉淀池、回用池以及從毛發過濾器內排出的污水。

本工藝較傳統的活性污泥法相比較優點在：

1. 出水水質明顯優于活性污泥法的出水水質；

2. 占地面積小，比活性污泥法的占地面積節省50%以上；

3. 運行簡單，基本可實現無人職守；

4. 不受溫度、水量的變化；

5. 設備結構緊湊，可根據實際情況連續運行，易維護。

本工藝易產生的現象是運行時膜系統易堵塞，要求前期水質較好。
