河南鞏電熱力公司鍋爐煙氣脫硫工程
更新時間：2011-06-01 14:34
來源：河南眾英環保工程有限責任公司
作者:
閱讀：3515
河南鞏電熱力有限公司位于河南省鞏義市，現有2臺130t/h循環流化床鍋爐，通過一座10米高的煙囪排放煙氣；按國家環保要求，需要進行煙氣脫硫，以保證鍋爐出口煙氣SO2達標排放，本工程采用鈉鈣雙堿法脫硫工藝

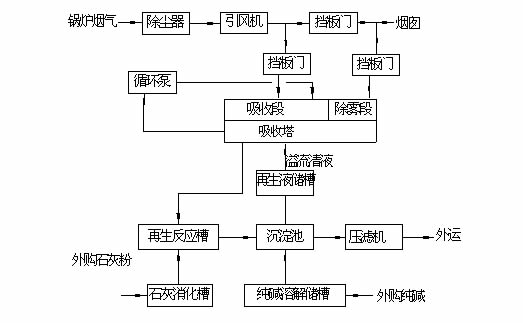

本技術方案采用雙堿法進行煙氣脫硫，工藝流程框圖如下圖所示：
 |
鍋爐煙氣經由靜電除塵器除塵后，由引風機送入吸收塔，在引風機出口將煙道分為旁路煙道和運行煙道，分別設有煙氣插板門控制。旁路煙道主要用于事故處理和脫硫系統檢修。在脫硫系統正常運行時，煙氣由脫硫塔中下部的煙氣入口進入，經除塵降溫噴淋層噴入工藝水除塵降溫，使煙氣溫度降低到適宜吸收反應的溫度后，向上流經噴淋層。經三層噴淋的吸收漿液洗滌后，經過吸收塔上部的兩級除霧器，截留煙氣中的微小液滴后經煙囪排放。
吸收漿液的制備和循環如下：將購入的碳酸鈉定量加入碳酸鈉溶解儲槽中進行溶解和貯存，再由碳酸鈉補充泵連續補充至再生液儲槽，與沉淀池溢流清液（再生液）一同由再生液泵打入塔底循環槽。吸收塔循環槽內的循環吸收液通過循環泵送至吸收塔噴淋裝置進行噴淋吸收，然后由排漿泵打入再生反應池。外購生石灰粉定量加入石灰消化池中進行消化和配漿，然后由漿液泵連續補充至再生反應池。在再生反應池中，與SO2反應的鈉堿被石灰漿液再生后，排入沉淀池分離，池底液體定期由渣漿泵外排拋棄，溢流清液進入吸收塔。
