研祥油田油井自動化監控系統解決方案
來源(yuan)：研祥(xiang)集團戰略市場研究院(yuan)環保能源(yuan)事業部 閱讀：2418 更新時間：2009-12-14 16:45關鍵(jian)詞：EIP RTU 無線遙控(kong)遙測
Summary：Illustrate the working status of oil field well,and choose the EVOC EIP platform and combine the advanced industry control technology;realize the wireless remote control and measure system of oil field well.
Key words :EIP RTU Wireless Remote Control and Measurement
[系統概述]
油田油井大多都分布在各采油場，油井工作狀況的監測和控制，一直是采油場一項重要和困難的內容，一般的油井大多為油井巡視員或維修工定期巡回檢查，隨著油田現代化管理水平的不斷提高，早期的巡視員方式已逐漸被油井無人值守所代替。研祥采用EIP平臺與目前現有的工業控制技術，整合出適合國內油井實際情況的無線遙控遙測系統。
[系(xi)統構成]
本系統結構如圖1所示，系統主要由采油場監控中心和油井無線遙測遙控主機、傳感器、電機控保裝置等組成。采油場監控中心一般設置在礦部、辦公室或其它監控調度部門，包括有一臺工業控制計算機、一臺激光打印機和監控中心收發信機以及油井無線遙測遙控主機（RTU）等部件。
[系統工(gong)作(zuo)方式]
油井工作狀(zhuang)態(tai)傳(chuan)(chuan)感(gan)(gan)器(qi)主要有溫(wen)度(du)傳(chuan)(chuan)感(gan)(gan)器(qi)，電壓(ya)傳(chuan)(chuan)感(gan)(gan)器(qi)，電機電流傳(chuan)(chuan)感(gan)(gan)器(qi)，被監控開關斷/合傳(chuan)(chuan)感(gan)(gan)器(qi)，它們將油井的(de)工作狀(zhuang)態(tai)變換成對應的(de)電壓(ya)或電流值送至(zhi)遠程智能(neng)無線RTU。本(ben)系統留有擴展接口，可根據(ju)油井實(shi)際現(xian)場控制情況進行增加。
油井(jing)RTU由(you)帶有A/D，D/A變換器的(de)高性能的(de)單片(pian)機，電(dian)(dian)(dian)源(yuan)(yuan)管理(li)電(dian)(dian)(dian)路，蓄電(dian)(dian)(dian)池(chi)供電(dian)(dian)(dian)電(dian)(dian)(dian)路以(yi)及無(wu)線數(shu)傳(chuan)電(dian)(dian)(dian)臺(tai)組成。A/D變換將(jiang)傳(chuan)感器送(song)來的(de)表示油井(jing)狀態的(de)模擬信號變成數(shu)字(zi)信號，再由(you)無(wu)線數(shu)傳(chuan)電(dian)(dian)(dian)臺(tai)進行(xing)信號處理(li)和(he)調制，以(yi)射頻信號的(de)形式幅射到空間。電(dian)(dian)(dian)源(yuan)(yuan)管理(li)電(dian)(dian)(dian)路是用(yong)來監測交流(liu)電(dian)(dian)(dian)源(yuan)(yuan)用(yong)，一旦交流(liu)電(dian)(dian)(dian)源(yuan)(yuan)斷電(dian)(dian)(dian)，自(zi)動轉為畜電(dian)(dian)(dian)池(chi)供電(dian)(dian)(dian)。當交流(liu)供電(dian)(dian)(dian)正常時(shi)，又恢(hui)復由(you)交流(liu)電(dian)(dian)(dian)源(yuan)(yuan)供電(dian)(dian)(dian)并(bing)對蓄電(dian)(dian)(dian)池(chi)充電(dian)(dian)(dian)，始終保持RTU供電(dian)(dian)(dian)正常。如(ru)圖2所示。
監測(ce)中(zhong)(zhong)心(xin)(xin)收(shou)發(fa)信機從空中(zhong)(zhong)接收(shou)到(dao)由油井遙(yao)控(kong)遙(yao)測(ce)主機的(de)信號后，通過(guo)對(dui)射頻(pin)信號放大、解調，恢復成數傳信號送中(zhong)(zhong)心(xin)(xin)工(gong)業(ye)控(kong)制(zhi)計算機處理計算，實時(shi)監測(ce)油井工(gong)況。當有異常時(shi)，中(zhong)(zhong)心(xin)(xin)工(gong)業(ye)控(kong)制(zhi)計算機立即(ji)向油井遙(yao)控(kong)遙(yao)測(ce)主機發(fa)出控(kong)制(zhi)命令，控(kong)制(zhi)電機停(ting)機待修(xiu)。這樣可以實現整個(ge)系(xi)統(tong)的(de)自動化運行，無人(ren)職守進行整個(ge)系(xi)統(tong)的(de)監控(kong)。

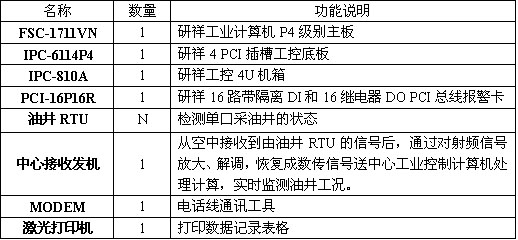

[系統配置說明]
[系統主要功能]
1）、油井工作狀態監測
a、 抽油機電源電壓監測
b、 抽油機電源電流監測
c、 電機開/關監測
d、 漏油，盜油監測
2）、 油井實時故障報警
a、 電壓過壓、欠壓報警
b、 電流過流報警
c、 抽油機停報警
d、 漏油(you)(you)，盜油(you)(you)報警
3）、 監測數據統計和打印
耗電(dian)量，故障(zhang)情況實時(shi)電(dian)腦顯(xian)示和統計(ji)報表打(da)印(yin)。
4）、擴展功能：
本(ben)系統留有擴展口(kou)，可根(gen)據(ju)油(you)井情(qing)況和客戶需求增加。井口(kou)溫度監(jian)(jian)測(ce)，井口(kou)油(you)壓(ya)監(jian)(jian)測(ce)，井口(kou)套壓(ya)監(jian)(jian)測(ce)。
[系統工程設備組成]
1）、 傳感器組件
2）、 油井無線遙測遙控主機 （油井RTU）
3）、 監控中心收發信機
4）、 控中心系統軟件（可使用通用版組態軟件）
5）、 監(jian)控中心計算機（研祥(xiang)工控整機）
[系統優點]
1）、 采用國內工控機產品，具有高的性價比，同時具有完善的售前和售后服務；
2）、 靈活的通訊方式，滿足現代化的需求，在通訊上有穩定可靠的技術保障；
3）、 工控機與RTU一起發揮強大的作用，實現整個系統的自動化控制，無需花費價格昂貴的PLC控制器；
4）、整個系統組態(tai)非常方(fang)便(bian)，同(tong)時(shi)縮(suo)短整個系統的開發時(shi)間(jian)；
[系統評價]
在該監控系統中，使用組態軟件和無線數傳電臺，系統無線遙測遙控主機（RTU）將檢測到的單口采油井的現場狀態，通過無線方式傳送給監控中心，從而實現各單井狀態的集中監控，減少人員投入，有力的縮短油井故障發現和排除時間，極大的提高了生產效率，同時系統的性價比特高，無需采購價格昂貴的PLC控制器。另外，本系統還非常適合輸油管漏油，盜油監測，在多家采油場中使用，取得了較好的經濟效益和社會效益。
參考文獻：《中國石油(you)文獻數據庫》
