研祥空壓機變頻控制解決方案
來源(yuan)：研祥集(ji)團戰略市場研究院環(huan)保能源(yuan)事業(ye)部 閱讀：2930 更新(xin)時間：2009-12-14 17:01[系統構(gou)成]
一、要檢測的點:
1、電量信號檢測裝置：檢測主電機電流1點，及總電源的3相電壓共3點。
2、壓力信號檢測裝置：檢測1級缸、2級缸及儲風缸壓力3點。
3、溫度信號檢測裝置：檢測1級缸排氣溫度、2級缸進氣溫度、2級缸排氣溫度、油溫、曲軸軸承溫度2點、電機軸承溫度2點以及冷卻水出口溫度共9點。
共計：（1+3+9）X3+3=42點
二、關鍵設備:
1、I-P10S22工(gong)控(kong)機：“祥捷I-P10S22”工(gong)控(kong)機是國內最大(da)的工(gong)控(kong)機設計生產公司產品，由(you)IPC-810A機箱、IPC-6113LP4底板(ban)、FSC-1622VDNA工(gong)業級CPU長卡(ka)、工(gong)業電(dian)源PS-270A等等組成(cheng)，質量(liang)有(you)保證，系(xi)統的安全系(xi)數大(da)大(da)提高(gao)。
2、PCI-64AD數據采(cai)(cai)集(ji)卡：64通道高(gao)增益多功能(neng)DAS卡（PCI總線(xian)接口(kou)），在此(ci)系統(tong)作為(wei)32路差分模擬(ni)(ni)信號進行A/D轉換，負責對檢測點模擬(ni)(ni)量輸入(ru)信號進行定量數據采(cai)(cai)集(ji)。
3、PCI-16P16R控制卡(ka)：是一(yi)個16通道的繼(ji)電(dian)器輸(shu)出和(he)隔(ge)離(li)的緊湊型PCI總線數(shu)字D/I卡(ka)，提供16路(lu)繼(ji)電(dian)器輸(shu)出和(he)16路(lu)光隔(ge)離(li)數(shu)字輸(shu)入(ru)。板(ban)上16繼(ji)電(dian)器輸(shu)出用于控制功率開(kai)關(guan)或開(kai)關(guan)控制設備（如冷卻水泵開(kai)關(guan)，進氣閥、排氣閥開(kai)關(guan)、主電(dian)機開(kai)停(ting)等等），16路(lu)光隔(ge)離(li)數(shu)字輸(shu)入(ru)用于監測點的“開(kai)關(guan)量信號”輸(shu)入(ru)（如高溫報警點、壓力最大(da)閥值等等）。
4、變頻控制器：由工控機控制其運行，通過改變輸出電壓頻率改變電機轉速，以改變空壓機壓速速度。
[系統框圖]

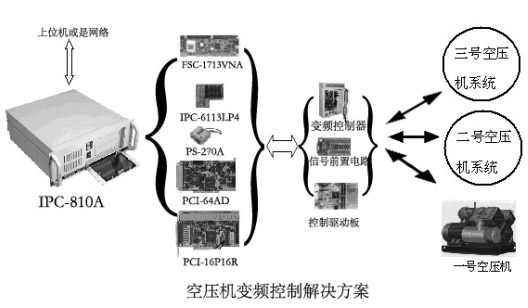

該系統的方框圖如下圖所示，整個系統的方框圖只是粗略的描繪了系統原理，實際情況走線更為復雜。
[系統配置]
1、祥捷I-P10S22：IPC-810A/IPC-6113LP4/FSC-1713VNA/P34 2.0G/256M/80G/PS-270A
2、PCI-64AD
3、PCI-16P16R
