QBY不銹鋼氣動隔膜泵
 |
人氣：1552 發布時間：2009-11-14 20:27 關鍵詞：泵 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
QBY氣動隔膜泵;QBY氣動隔膜泵;氣動隔膜泵
一、不銹鋼氣動隔膜泵概述
QBY不銹鋼氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成系列化生 產，共有八種規格直徑：￠10mm3/8"、￠15mm1/2"、￠25mm1"、￠40mm11/2"、￠50mm2"、￠65mm21/2"、￠80mm3"、￠100mm4"。四種材質、鋁合金、鑄鐵、工程塑料、不銹鋼。根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。自1986年投產以來，已被國內一千多家石油、化工、電子、陶紡織系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取的了滿意的效果。
二、不銹鋼氣動隔膜泵主要特點
1、氣動隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;
2、氣動隔膜泵流動寬敞通過性能好允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、QBY氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、氣動隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、氣動隔膜泵不必用電，在易燃、易爆場所使用安全可靠;
6、氣動隔膜泵可以浸沒在介質中工作;
7、氣動隔膜泵作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、氣動隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、氣動隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）;
10、不銹鋼氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。
三、不銹鋼氣動隔膜泵主要用途
1、QBY氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、氣動隔膜泵吸油漆、樹膠、顏料。
3、氣動隔膜泵粘合劑和膠水、全部種類可用泵吸取。
4、不銹鋼氣動隔膜泵各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用氣動隔膜泵吸沉積物及灌漿。
6、氣動隔膜泵吸各種乳劑和填料。
7、氣動隔膜泵吸各種污水。
8、氣動隔膜泵為油輪，駁船清倉吸取倉內污水。
9、氣動隔膜泵吸啤酒花及發酵粉稀漿、糖漿、糖密。
10、氣動隔膜泵礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、氣動隔膜泵吸各種橡膠漿。
12、氣動隔膜泵吸各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、不銹鋼氣動隔膜泵吸各種劇毒、易燃、易揮發液體。
14、不銹鋼氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
15、不銹鋼氣動隔膜泵吸各種高溫液體最高可耐150℃。
16、氣動隔膜泵作為各種固液體分離設備的前級送壓裝置。

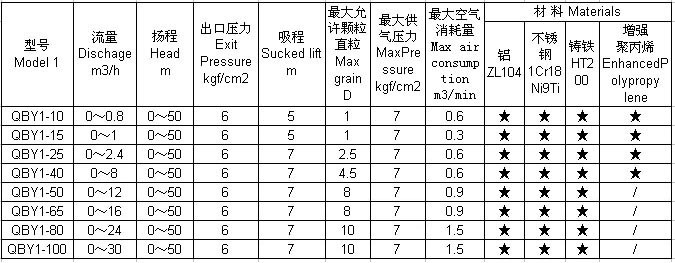

四、QBY系列不銹鋼氣動隔膜泵性能參數表
Note:★-有 have /-無 without
五、不銹鋼氣動隔膜泵工作原理
氣(qi)動(dong)隔(ge)(ge)(ge)(ge)膜泵的(de)(de)兩(liang)個(ge)(ge)(ge)對稱工(gong)作腔(qiang)(qiang)中(zhong)，各裝有一塊有彈性(xing)的(de)(de)隔(ge)(ge)(ge)(ge)膜6，聯(lian)桿(gan)將(jiang)兩(liang)塊隔(ge)(ge)(ge)(ge)膜結成一體(ti)(ti)，壓(ya)縮空(kong)氣(qi)從(cong)泵的(de)(de)進氣(qi)接頭1進入(ru)(ru)配氣(qi)閥 3后(hou)，推(tui)動(dong)兩(liang)個(ge)(ge)(ge)工(gong)作腔(qiang)(qiang)內的(de)(de)隔(ge)(ge)(ge)(ge)膜，驅使聯(lian)桿(gan)聯(lian)接的(de)(de)兩(liang)塊隔(ge)(ge)(ge)(ge)膜同步運(yun)動(dong)。與(yu)此同時，另一工(gong)作腔(qiang)(qiang)中(zhong)的(de)(de)氣(qi)體(ti)(ti)則從(cong)隔(ge)(ge)(ge)(ge)膜的(de)(de)背后(hou)排出泵外。一旦(dan)到(dao)達(da)行程終點。配氣(qi)機構(gou)則自動(dong)地將(jiang)壓(ya)縮空(kong)氣(qi)引入(ru)(ru)另一個(ge)(ge)(ge)工(gong)作腔(qiang)(qiang)，推(tui)動(dong)隔(ge)(ge)(ge)(ge)膜朝(chao)相(xiang)反(fan)方(fang)向(xiang)運(yun)動(dong)，這樣就形成了兩(liang)個(ge)(ge)(ge)隔(ge)(ge)(ge)(ge)膜的(de)(de)同步往復運(yun)動(dong)。每個(ge)(ge)(ge)工(gong)作腔(qiang)(qiang)中(zhong)設置有兩(liang)個(ge)(ge)(ge)單向(xiang)球閥4，隔(ge)(ge)(ge)(ge)膜的(de)(de)往復運(yun)動(dong)，造成工(gong)作腔(qiang)(qiang)內容積的(de)(de)改變，迫使兩(liang)個(ge)(ge)(ge)單向(xiang)球閥交替地開啟和關(guan)閉，從(cong)而將(jiang)液體(ti)(ti)連(lian)續(xu)地吸入(ru)(ru)和排出。
