江蘇青華煙氣取樣器
 |
人氣：1996 發布時間：2010-05-07 16:36 關鍵詞：其它 產品型號： 應用領域：大氣控制 產品價格：面議 想了解更多產品詳情，請 |
產品說明：
|

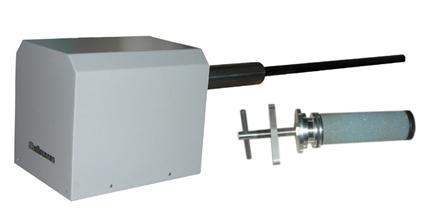

江蘇青華煙氣取樣器 |
1．用途：
取樣探頭裝置具有電加熱伴熱功能，能自行加熱并實施溫控的采樣裝置。該裝置適用于燃燒過程后氣樣的連續采集。典型的用于電廠煙道、水泥生產過程等含塵、水較高的樣氣采集。
2．使用條件：
供電電源：在線電壓：220VAC/50HZ 負載：350W
取樣條件：樣氣溫度≤250℃ 樣氣壓力-1000-2000pa 含塵量≤100g/m3
環境條件：-10——55℃
該裝置禁止在有爆炸性氣體環境的場合使用。如果在爆炸性氣體環境的場合可使用蒸汽伴熱形式探頭。
3．結構特點：
1)結構：裝置由采樣管￠25×500mm、主控體、加熱等溫體、粒子過濾器、安裝法蘭套筒。防護罩、溫控器部件等組成。
2)主要特點：
該裝置與樣品氣接觸的部分全部采用不銹鋼材料加工 制成，高溫條件下抗腐蝕能力很強。防護罩殼體也采用不銹鋼制造。因而該裝置完全可以勝任野外工作環境。
在設計上將溫控器與機柜一體化設計，結構緊湊，操作方便。
工作原理：
在抽氣泵的作用下，被測樣品氣由插入樣品管壁內的采樣管進入裝置的腔體,經粉塵過濾器流向樣品氣輸出口。取樣過程中樣品氣的溫度始終處于較高的狀態，（溫控器最高溫控設定值為200℃）使樣品氣中的水不至于發生冷凝，從而明顯地改善了過濾器的工作條件。裝置中的溫度控制器的設定取決于樣品氣中的含水量，換句話說，取決于樣品氣中水氣的露點值，為確保在此過程中不發生冷凝，設置的溫控值，應比其露點值高出20~30℃。裝置中除樣品起出口外，還設有反吹/校準口。其中反吹：（清掃）是指用清潔的壓縮空氣，吹掃附在筒形過濾器外表面的浮沉，將其吹掃回煙道內。校準在此是指系統校準（系統校準不同于儀器的校準，系統校準的目的一般地說可以確定系統的采樣速率，并且由氣路確定或修正系統測量誤差等。在使用時可著情選用。）
4．主要技術數據：
1）材料：（與樣品所流經的部分）全部為不銹鋼。
2）外形尺寸：
采樣管：500 mm￠10（長度可根據具體需要而定）
穩控器：（mm）
防護罩：（mm）
安裝法蘭套筒：管外徑￠60，安裝孔距￠160，法蘭外徑￠220加熱功率220AV/350W
取樣、反吹/校準口：￠10（連接管外徑）
溫控設定范圍：0 ~ 200￠
過濾器：￠40×140
密封材料：氟橡膠
5．安裝與操作：
將樣品采集點的煙道壁開孔，其孔徑為￠60，（水平安裝時為￠60，若傾斜安裝則為橢圓孔）。
將法蘭套管插入后管徑焊接完成。（注意①螺釘孔的水平面的角向位置。②為安裝螺釘能順利拆裝，應保證法蘭盤至煙道壁之間距為60mm）。
以4只M10（不銹鋼）螺釘將采樣裝置的主體與法蘭套筒連接為一體。（詳見安裝圖）。
連接樣氣管線，反吹校準氣管線，（若不選用可用螺母封堵）。
接通電源線。（注意：應有良好的接地保護）。
設定溫控器的溫度值（見溫控器說明書）。待裝置進入受控態，操作完成。
過濾器的更換，關閉電源。松開防護罩下部的螺釘，將防護罩向后托出，松開主體后部的頂絲，待溫度低些后，勾著拉環將過濾器拉出更換后，按前述步驟恢復。
