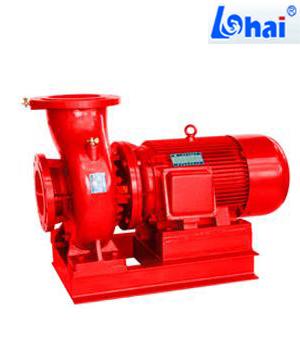

XBD-W型臥式單級消防泵
 |
人氣：1321 發布時間：2011-03-04 15:05 關鍵詞：泵 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
產品概述:
XBD-W型臥式消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可用于礦給排水。輸送液體的流量范圍為5-8L/S，壓力范圍為0.2-2.25MPa，配套功率范圍為1.5-200KW，口徑范圍為￠50-￠250mm。
XBD-W型臥式單(dan)級(ji)消防泵由電機和泵兩部(bu)分(fen)組成，消(xiao)防泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等不見組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄露的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。
XBD-W型單吸多級分段式消防泵(beng)由電(dian)機和泵兩(liang)部分組成，電(dian)機為Y型三相異(yi)步電(dian)機，消(xiao)防泵和電機采用連軸器連接，整(zheng)體為(wei)剛性連接，使用是無需(xu)校正(zheng)。消防泵由(you)定子(zi)部分(fen)和轉子(zi)部分(fen)組成。消防泵(beng)定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分有軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面紙墊通過拉緊達到密封，用戶可根據需要選擇。
產品特點:
1、消防泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、消防(fang)泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°270°幾個不同方向以滿足不同的連接場合。
4、消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、消防泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。
產品用途:
XBD-W型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。
性能參數:
|
型號 |
流量 Q |
壓力 P |
轉速 |
配用功率 N |
效率л |
必需汽蝕余量 |
重量 |
|
XBD3.2/5-65W-160 |
5 |
0.32 |
2900 |
4 |
63 |
3 |
71 |
|
XBD5/5-65W-200 |
5 |
0.5 |
2900 |
7.5 |
60 |
3 |
62 |
|
XBD8/5-65W-250 |
5 |
0.8 |
2900 |
15 |
55 |
3 |
166 |
|
XBD12.5/5-65W-315 |
5 |
1.25 |
2900 |
30 |
40 |
3 |
305 |
|
XBD3.2/10-80W-160 |
10 |
0.32 |
2900 |
7.5 |
71 |
3.5 |
97 |
|
XBD5/10-80W-200 |
10 |
0.5 |
2900 |
15 |
68 |
3.5 |
158 |
|
XBD8/10-80W-250 |
10 |
0.8 |
2900 |
22 |
62 |
3.5 |
235 |
|
XBD12.5/10-80W-315 |
10 |
1.25 |
2900 |
37 |
55 |
3.5 |
350 |
|
XBD3.2/25-100W-160 |
25 |
0.32 |
2900 |
15 |
76 |
4.5 |
176 |
|
XBD5/25-100W-200 |
25 |
0.5 |
2900 |
22 |
75 |
4.5 |
235 |
|
XBD8/25-100W-250 |
25 |
0.8 |
2900 |
37 |
69 |
4.5 |
410 |
|
XBD12.5/25-100W-315 |
25 |
1.25 |
2900 |
75 |
67 |
3.5 |
710 |
|
XBD3.2/40-125W-160 |
40 |
0.32 |
2900 |
22 |
75 |
4 |
255 |
|
XBD5/40-125W-200 |
40 |
0.5 |
2900 |
37 |
78 |
4 |
430 |
|
XBD8/40-125-250 |
40 |
0.8 |
2900 |
55 |
77 |
4 |
600 |
|
XBD12.5/40-125W-315 |
40 |
1.25 |
2900 |
90 |
75 |
4 |
905 |
|
XBD3.250/150W-315 |
50 |
0.32 |
1480 |
30 |
78 |
4.5 |
485 |
|
XBD5/50-150W-400 |
50 |
0.5 |
1480 |
45 |
75 |
4.5 |
520 |
|
XBD3.2/100-200W-315 |
100 |
0.32 |
1480 |
55 |
80 |
4.5 |
810 |
|
XBD5/100-200W-400 |
100 |
0.5 |
1480 |
75 |
81 |
4.5 |
890 |
