杭州某污水處理廠自動化控制系統
來源： 閱讀(du)：1735 更新時間：2009-10-20 14:36工程概述
----杭州(zhou)市某污(wu)水(shui)處理(li)(li)廠近(jin)(jin)期工(gong)程占地約(yue)38.5ha。服務(wu)范(fan)圍為杭州(zhou)市第三(san)污(wu)水(shui)系(xi)統(tong)和下沙經(jing)濟技術(shu)開(kai)發區，近(jin)(jin)期污(wu)水(shui)水(shui)量(liang)為30萬(wan)立方米/天，高峰污(wu)水(shui)量(liang)16250立方米/小時(shi)，遠(yuan)期污(wu)水(shui)水(shui)量(liang)為40萬(wan)立方米/天，本工(gong)程采(cai)用(yong)具(ju)有(you)脫氮除(chu)磷功能的(de)A/A/O活性(xing)污(wu)泥(ni)法工(gong)藝法。污(wu)水(shui)三(san)污(wu)系(xi)統(tong)進(jin)廠總(zong)管為φ2200mm，下沙開(kai)發區進(jin)廠總(zong)管為φ1000mm，污(wu)水(shui)經(jing)二級處理(li)(li)后(hou)排入錢(qian)塘江，污(wu)泥(ni)采(cai)用(yong)機械濃(nong)縮脫水(shui)后(hou)外運。同時(shi)該工(gong)程還預留了污(wu)泥(ni)消化(hua)處理(li)(li)工(gong)段，所以對系(xi)統(tong)的(de)擴展性(xing)、開(kai)放性(xing)及該系(xi)統(tong)的(de)可持續性(xing)，具(ju)有(you)相當高的(de)要求。

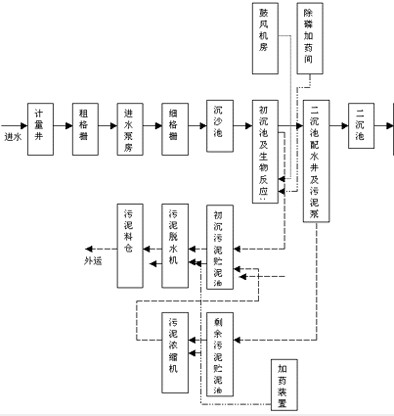

工藝流程
 |
控制方案

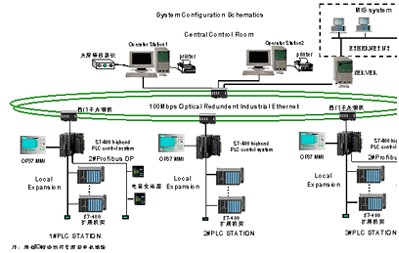

----杭(hang)州市某(mou)污水處理廠工程控制(zhi)系(xi)統由中(zhong)央(yang)控制(zhi)室(shi)的(de)上位計(ji)算機管理控制(zhi)系(xi)統、廠區三個現場控制(zhi)站組(zu)成(cheng)。系(xi)統網絡結構見下圖：
 |
----中(zhong)央(yang)控(kong)制(zhi)(zhi)室和(he)(he)廠(chang)區三個現(xian)(xian)場(chang)控(kong)制(zhi)(zhi)站(zhan)之間以一個冗(rong)余的(de)(de)100Mbps光纖工業以太網(wang)環網(wang)組成(cheng)一個有線數(shu)據通信(xin)網(wang)絡(luo)系統。現(xian)(xian)場(chang)控(kong)制(zhi)(zhi)站(zhan)在現(xian)(xian)場(chang)進行(xing)工藝檢(jian)測參數(shu)、設備運行(xing)工況信(xin)號的(de)(de)采集(ji)、檢(jian)測和(he)(he)控(kong)制(zhi)(zhi)，并通過該站(zhan)的(de)(de)人(ren)機界面對設備運行(xing)操作，同時(shi)向中(zhong)央(yang)控(kong)制(zhi)(zhi)室進行(xing)實時(shi)傳(chuan)送。中(zhong)央(yang)控(kong)制(zhi)(zhi)室可監視各現(xian)(xian)場(chang)站(zhan)的(de)(de)全(quan)部運行(xing)信(xin)息(xi)，在中(zhong)央(yang)控(kong)制(zhi)(zhi)室可通過上(shang)位計算機控(kong)制(zhi)(zhi)現(xian)(xian)場(chang)設備的(de)(de)啟動和(he)(he)停(ting)止。
----現場控(kong)制站在與(yu)設備自帶(dai)的PLC通訊時，采(cai)用(yong)Profibus_FMS的方式，其通訊介(jie)質為(wei)屏蔽(bi)雙絞線，其通訊速率最大(da)可達1.5Mbit/s。
----10KV及(ji)(ji)(ji)各變(bian)電(dian)所的(de)(de)相關信號，通過智能(neng)繼電(dian)保護裝(zhuang)置(zhi)及(ji)(ji)(ji)智能(neng)空氣(qi)斷路器(qi)、用PROFIBUS－DP的(de)(de)通訊方式與現場控制(zhi)站(zhan)交換數據，每個間隔保護及(ji)(ji)(ji)測量裝(zhuang)置(zhi)均作為現場控制(zhi)站(zhan)的(de)(de)從站(zhan)。
----現場控制(zhi)站采用西門子(zi)S7 400 PLC，CPU采用4163DP高檔CPU，具有運(yun)算速度快(kuai)，資(zi)源豐富等優(you)點。
----計算機監控(kong)軟(ruan)件采(cai)用(yong)西門子(zi)WINCC，它(ta)具有畫面(mian)顯示、趨勢曲線(xian)、報警處理、報表處理、數據(ju)管理、網(wang)上瀏覽等功能(neng)。
----整(zheng)個自(zi)(zi)控系統體現了(le)西(xi)門子(zi)全廠一體化的先進(jin)自(zi)(zi)控理念，并且(qie)網絡結構(gou)完全符合現場(chang)總線的國(guo)際標準。
