NH系列凝結水閉式回收裝置
 |
人氣：3002 發布時間：2009-01-11 10:24 關鍵詞：水處理成套設備 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
一、裝置簡介
北京拓峰科技公司自主開發研制的NH系列凝結水回收裝置用于回收凝結水及其熱能，徹底解決高溫凝結水泵的汽蝕問題，是實現凝結水密閉回收系統的核心設備。
NH系列閉式凝結水回收裝置根椐動態汽液兩相流理論，通過獨特的調壓裝置、汽蝕消除裝置，配合耐高溫水泵，徹底消除高溫凝結水泵的產生汽蝕、汽塞的產生條件，實現了凝結水和閃蒸汽完全閉式回收，節能節水顯著，環保效果明顯。
閉式凝結水回收裝置是由除污裝置、汽水分離器、調壓裝置汽蝕消除裝置、主機罐體、耐高溫電機泵、液位傳感器、自動控制系統、現場顯示儀表及附件組等組成。
二、技術特點
1、節能節水
設備完全密閉，沒有任何形式疏水漏汽和凝結水閃蒸汽外冒，將凝結水的熱量和水資源全部回收，可提高熱力系統熱能綜合利用率10-25％，設備投資回收期不超過一年。
2、消除汽蝕
設備根據凝結水的汽水兩相流特性，應用獨特汽蝕消除技術，徹底消除了凝結水泵產生汽蝕和汽塞的條件，延長葉輪使用壽命，保證了凝結水泵的輸出壓力，安全可靠。
3、保證水質
設備完全密閉，杜絕了氧氣、二氧化碳等水溶腐蝕性氣體對凝結水的污染，消除了氧腐蝕和酸性腐蝕，保持凝結水水質良好，延長了設備及管路的使用壽命。
4、全自動一體化設計
罐、泵和控制整體式裝置，結構緊湊，安裝簡便；智能控制，無須職守。
5、保護環境
不冒汽，減少熱污染；減少煙塵和溫室氣體排放；提升企業形象。

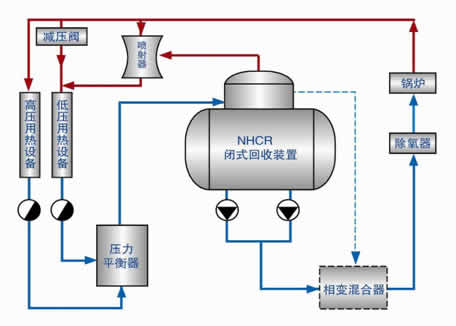

三、典型工藝
.jpg) |
本系統由鍋爐——供汽管網——用汽設備——疏水管網——集水罐——凝結水泵及防汽蝕裝置——除氧器或鍋爐，組成凝結水閉式回用系統。
釋放潛熱后的凝結水，在全工藝流程中實現閉式回收，在“NH系列閉式凝結水回收裝置”中實現汽水分離。分離出的二次閃蒸汽通過“相變混合器”與水進行相變加壓混合后，與凝結水一起送到后續除氧器或鍋爐中去。這樣，凝結水的殘余熱能得到了全部的回收利用，做到了凝結水價值的最大化、最優化實現。
四、裝置外形
.jpg) |
五、規格尺寸
|
型號
|
處理量
（m3/h）
|
裝置外形尺寸（mm）
|
||
|
長
|
寬
|
高
|
||
|
NHCR1000/4
|
4
|
1300
|
1300
|
1800
|
|
NHCR1200/6
|
6
|
1500
|
1500
|
2100
|
|
NHCR1400/10
|
10
|
1700
|
1700
|
2400
|
|
NHCR1600/20
|
20
|
1900
|
1900
|
2700
|
|
NHCR2000/50
|
50
|
2300
|
2300
|
3500
|
