IF-05型數(shu)字式堰(yan)槽水頭(tou)測量傳(chuan)感器
1 特點
· 以全(quan)量型光電(dian)開(kai)關旋轉編碼器作為傳感器，全(quan)數字化輸出
· 性能穩定、可(ke)靠、無溫(wen)漂、時漂、抗強電(dian)磁干擾。即使斷電(dian)后在通電(dian)，測量數據依然正確
· 高(gao)分辨力、ISO/DIS國(guo)際標準(zhun)推薦型數字式(shi)水頭觀測傳感(gan)器
· 可配置RS485/232通(tong)信接(jie)(jie)口或4-20mA電流環輸出接(jie)(jie)口，與通(tong)信機、計算機直接(jie)(jie)聯網
· 可(ke)靠性高，壽命長（非接觸(chu)性光電開關旋轉編碼器的壽命可(ke)達(da)10萬小(xiao)時）
2 適用領域
IF-05型(xing)數字式(shi)堰(yan)槽(cao)(cao)水頭測(ce)(ce)量(liang)(liang)(liang)傳(chuan)感器是利用(yong)標準型(xing)式(shi)的(de)(de)測(ce)(ce)流(liu)建筑(zhu)(zhu)物帕(pa)歇爾水槽(cao)(cao)、“V”型(xing)槽(cao)(cao)、其他(ta)堰(yan)槽(cao)(cao)和其穩(wen)定的(de)(de)水位(wei)----流(liu)量(liang)(liang)(liang)關系來(lai)測(ce)(ce)量(liang)(liang)(liang)水位(wei)計(ji)算流(liu)量(liang)(liang)(liang)的(de)(de)儀器。可與各種型(xing)式(shi)的(de)(de)測(ce)(ce)流(liu)建筑(zhu)(zhu)配套使用(yong)，測(ce)(ce)量(liang)(liang)(liang)大壩滲流(liu)量(liang)(liang)(liang)及(ji)用(yong)于水利環(huan)境檢(jian)(jian)測(ce)(ce)、排污計(ji)量(liang)(liang)(liang)、水文調(diao)查等的(de)(de)流(liu)量(liang)(liang)(liang)的(de)(de)實時檢(jian)(jian)測(ce)(ce)計(ji)量(liang)(liang)(liang)。
水位傳(chuan)感器的(de)輸(shu)出數(shu)據直接傳(chuan)輸(shu)給(gei)PC計(ji)算機(ji)，由計(ji)算機(ji)完成(cheng)水位、流量參(can)數(shu)的(de)計(ji)算、顯示(shi)、記錄。在一條屏蔽(bi)雙絞線上，可(ke)以同時連接32個具有(you)內置式RS485輸(shu)出功能的(de)水位傳(chuan)感器，實(shi)現計(ji)算機(ji)群測和計(ji)算機(ji)處理。
本型儀(yi)器具(ju)有極高的(de)靈(ling)敏(min)度和分辨(bian)(bian)力（水位測量(liang)分辨(bian)(bian)力為0.5mm或更高），且(qie)性(xing)能(neng)穩定(ding)可靠，無(wu)溫度漂移(yi)，克(ke)服了投(tou)入式水位傳感器和超聲(sheng)波(bo)流(liu)量(liang)儀(yi)可靠性(xing)差的(de)缺點與(yu)不足。
3 結構、工(gong)作原理

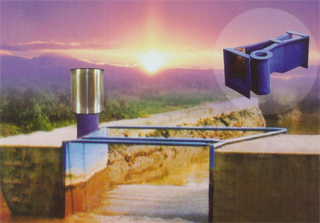

IF-05型(xing)(xing)數字(zi)式水位傳感器由光(guang)電(dian)開(kai)關(guan)旋(xuan)轉編(bian)(bian)碼(ma)器、測(ce)輪、浮(fu)(fu)子(zi)、測(ce)纜(lan)、平衡(heng)錘、靜水井(jing)、防護罩等構成。編(bian)(bian)碼(ma)器是(shi)(shi)超低轉矩的(de)全量型(xing)(xing)光(guang)電(dian)開(kai)關(guan)旋(xuan)轉編(bian)(bian)碼(ma)器，它的(de)編(bian)(bian)碼(ma)部件是(shi)(shi)不(bu)銹(xiu)(xiu)鋼碼(ma)盤，讀(du)碼(ma)元件是(shi)(shi)進口高質(zhi)量光(guang)電(dian)開(kai)關(guan),其(qi)轉軸上的(de)測(ce)輪懸掛(gua)測(ce)纜(lan)、浮(fu)(fu)子(zi)、平衡(heng)錘。浮(fu)(fu)子(zi)、測(ce)纜(lan)、平衡(heng)錘全部為不(bu)銹(xiu)(xiu)鋼和耐蝕塑料制作(zuo)，具有良好的(de)機械(xie)性能和環境適(shi)應性。傳感器的(de)靜水井(jing)是(shi)(shi)直(zhi)徑Φ100mm-Φ120mm的(de)不(bu)銹(xiu)(xiu)鋼細(xi)測(ce)井(jing)，安裝方(fang)便，可以在(zai)污染嚴重、腐蝕性強的(de)水道長(chang)期(qi)工作(zuo)。
旋(xuan)轉(zhuan)編(bian)(bian)碼(ma)(ma)器安裝在靜水井上端，靜水井安裝在測(ce)(ce)流(liu)(liu)堰槽(cao)中(zhong)。當堰槽(cao)中(zhong)的(de)(de)水位變化時，靜水井中(zhong)的(de)(de)浮子即可帶動(dong)測(ce)(ce)纜驅動(dong)測(ce)(ce)輪和光電開(kai)關(guan)旋(xuan)轉(zhuan)編(bian)(bian)碼(ma)(ma)器旋(xuan)轉(zhuan)，輸出與水位相對應(ying)的(de)(de)9-15bit格雷碼(ma)(ma)編(bian)(bian)碼(ma)(ma)數據。水位傳(chuan)感(gan)器的(de)(de)量程為0-250mm、0-500mm、0-1000mm，0-2000mm等，可與各型水槽(cao)配用，實現不同(tong)流(liu)(liu)量的(de)(de)監(jian)測(ce)(ce)。
明渠流(liu)量儀的水(shui)位傳感器連(lian)同靜(jing)水(shui)井也可以安裝在岸邊，用連(lian)通(tong)管與量水(shui)槽連(lian)通(tong)使用。
 |
4 儀器及傳感器主要(yao)技(ji)術(shu)參數
4.1 水位傳感器主要技術參數
量程：0-250mm、0-500mm、0-1000mm、0-2000mm；
分辨(bian)力(li)：0.1mm、0.5mm、1mm；
測量準確度:
分辨力
0.1mm
0.5mm
1mm
測量誤差
±0.2mm
±0.5mm
±1mm
輸出碼(ma)：格雷碼(ma)9bit-15bit；
輸(shu)出(chu)形式：OC門(men)，30mA/30VDC；
電源：12V/24V DC；
通信(xin)接口：RS485（選(xuan)裝）、4-20mA（選(xuan)裝）；
溫度范圍：-25℃ ～ +80℃；
相(xiang)對濕度(du)：95％（40℃）；
傳感器尺(chi)寸(cun)：Φ90×100；Φ90×70；
測井尺(chi)寸(cun)：Φ100～Φ120。
