一、技術分析評價

（一）技術特點

該評估對象除了具有石灰石-石膏濕法（空塔噴淋）煙氣脫硫工藝技術共性外，還有其特殊技術要點。

1. 脫硫吸收塔采用噴淋空塔的結構型式，因其塔內無托盤、填料等構件，吸收漿液通過空心錐噴嘴霧化為粒徑＜2500μm 以下的液滴后與煙氣逆流接觸，既避免了石膏漿液附著在塔內件上發生結垢堵塞，又降低了煙氣流經吸收塔的阻力。

2. 針對燒結機煙氣特點，在吸收塔漿池結晶生成物控制方面，研發了一種漿液池結晶生成物的控制方法（現正申請專利，申請號200920064042.6），該方法在實際應用過程中，不但很好地消除了吸收塔內壁結垢和管道堵塞問題，而且該控制方法對吸收漿液pH 值、Cl-濃度、F-濃度、重金屬含量、氧化空氣量、石膏結晶時間、反應溫度等進行嚴格控制，確保外排漿液中石膏晶體粒徑飽滿，雜質含量少，生成的石膏晶體非常利于脫水，能有效保證副產物石膏的含水量在10%以下，有利于石膏的綜合利用。

3. 針對脫硫系統腐蝕介質及環境狀況的不同，采用了組合式防腐技術。在吸收塔入口，屬于“干濕”交界處，腐蝕環境非常惡劣，采用高鎳基C276 合金貼襯吸收塔煙氣入口進行防腐。在吸收塔內，漿液腐蝕、沖刷較嚴重，采用碳鋼襯氯磺化丁基橡膠的方式，能有效防止塔體腐蝕穿孔現象，在噴淋層等沖刷非常嚴重的區域，采用內襯雙層預硫化丁基橡膠，大大減少了吸收塔壁腐蝕概率，延長了吸收塔的使用壽命。吸收塔頂煙囪沖刷情況較小，采用碳鋼襯玻璃鱗片的方式防腐，既有效又節約造價。吸收塔攪拌器選用耐磨、耐腐的高鎳基1.4529 合金。吸收漿液噴淋管采用FRP 耐磨防腐。

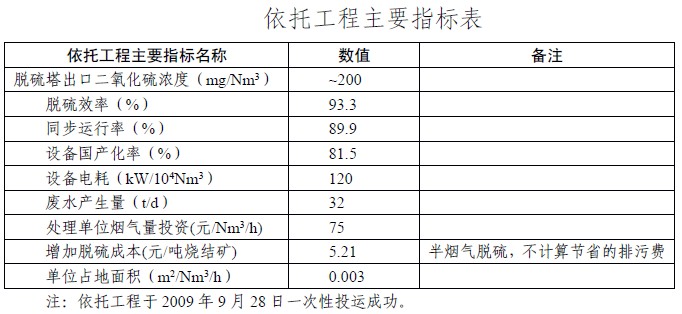

（二）脫硫效率。工程實例運行情況證實，該工藝技術在鈣硫比為1.026（石灰石粉粒徑：325 目90%過篩率；CaCO3 含量≥90%、MgO 含量≤2%），脫硫塔入口二氧化硫平均濃度 2571mg/Nm3 的情況下，平均脫硫效率為93.3%，外排廢氣中二氧化硫濃度在200mg/Nm3 以下。

（三）對主設備生產的影響。本工藝是成熟工藝，采用旁路布置，在燒結主抽風機后增設增壓風機，脫硫系統運行不影響燒結主設備生產運行。

（四）對負荷變化的適應性。因其噴淋層設置為單元制，且在配備高水平的自動控制系統的情況下，對于煙氣量負荷變化，從30%到滿負荷均有較好的適應性。

（五）協同脫除多種污染物能力。根據工程實例運行情況，對SO3 的脫除效率約20%，沒有脫除其它污染物的監測資料說明。

二、設備運行狀況評價

（一）脫硫設備同步運行率。該工藝系統配置有：煙氣系統、石灰石漿液制備系統、吸收系統、石膏脫水系統、工藝水系統、排空系統、儀用空氣系統、事故漿液系統、廢水處理系統、自動化控制系統等，系統配置完善合理。根據依托工程2010 年1~5 月運行數據，脫硫設備與主體生產設備同步運行率平均為89.9%。

（二）設備國產化率。本工藝所采用設備以國產設備為主，依托工程設備國產化率為81.5%。

（三）有設備腐蝕、結垢現象。由于濕法脫硫工藝煙氣進入吸收塔后煙氣就處于飽和狀態，因此包括吸收塔、煙道、煙囪都處于高腐蝕性狀態。依托工程也有腐蝕現象產生，但由于本工藝采用了減少設備腐蝕、結垢的實用新型專利技術，使設備腐蝕和結垢比傳統濕法工藝有所減少。

三、系統性能評價

（一）鈣硫比。本系統鈣硫比為1.026（石灰石粉粒徑：325 目90%過篩率；CaCO3 含量≥90%、MgO 含量≤2%），鈣硫比低，鈣的利用效率高。

（二）能耗水平。該脫硫系統噸燒結礦電耗增加7~8kWh/t，噸燒結礦能耗增加0.9~1kgce/t，處理每萬標準立方米煙氣量耗電32kWh/萬Nm3，耗能4.2kgce/萬Nm3。

（三）脫硫副產物。石灰石-石膏濕法脫硫工藝的脫硫副產物為二水石膏，性能穩定，可用于生產建材產品和水泥緩凝劑。本工藝技術產生的脫硫副產物石膏由于采取了結晶生成物控制技術，并控制燒結煙氣的含塵濃度在200mg/Nm3 以下。保證其石膏晶體非常利于脫水，能有效保證副產物石膏的含水量在 10%以下，石膏品質較好。

（四）廢水產生情況。該工藝與其它石灰石-石膏法脫硫一樣，有廢水產生。廢水中含有氯離子、氟離子、COD、氨氮等，需獨單處理，一般處理100 萬Nm3/h 煙氣量，產生5m3/h 左右的廢水量。

（五）有“煙囪雨”現象。依托工程針對塔頂煙囪外排飽和濕煙氣附帶產生的“煙囪雨”現象，通過研究其成因及特性，采取一系列防治措施，并加高排氣煙囪到80m 后，“煙囪雨”現象有所緩解。

四、經濟性評價

（一）投資。該燒結煙氣脫硫工藝工程實例設計合理，設備關鍵部件及材質滿足工藝要求，依托工程處理單位煙氣量投資為75 元/Nm3/h。

（二）運行成本。根據依托工程2010 年1~5 月實際運行數據，本工藝噸燒結礦運行成本5.21 元（半煙氣脫硫，不考慮減排少交的排污費），其中電費占42.4%，脫硫劑費用占28.9%，維修費占11.2%，折舊及其他占17.5%。

五、其它內容評價

本工藝處理單位煙氣量占地面積為0.0028 ~ 0.0032 m2/Nm3/h。
