氣浮+過濾工藝處理礦井廢水
混合反應器污水中懸浮雜質形成的礬花在氣浮器底部與溶氣釋放器的溶氣水相遇，溶氣水進入底部后突然減壓，礬花與溶氣水中微小氣泡發生碰撞，當礬花吸附一定量氣泡后，逐漸上浮到水面。而下部的水變清流如水中間水箱。砂濾、短纖維過濾、精濾、超濾氣浮出水經二次提升泵依次進入砂濾、短纖維過濾、精濾及超濾。
礦井水在外排過程中，水中部分溶解性雜質被氧化，有的物質析出，化學性質有所改變，如直接排放會對環境產生負面影響。本工程要求將處理后的礦井排水用于洗浴用水，這對節約水資源是十分有益
一、水質水量及處理要求
1.水量
處理水量2200m3/d,工藝本身自用水量取10%，設計水量為2400m3/d。
2.水質
根據水質化驗結果以及處理要求，設計水質見表。
|
二、工藝流程設計
根據國家有關廢水排放標準、室外排水設計規范和適用單位要求，設計工藝流程如圖所示：
 |

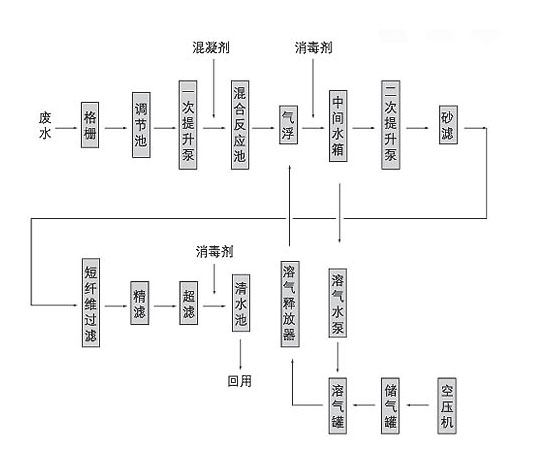

礦井水處理與回用工藝流程如圖
三、工藝流程設計說明
1.集水調節池
污水經格柵進入集水池，在集水池內設潛污泵，將污水提升到混合反應器中。輸水干管上設有流量計，記錄污水流量。
2.混合反應器
內設機械攪拌器1臺，刮渣機1臺，溶氣釋放器10個(DN25),污水在混合反應器內與混凝劑充分混合反應后，廢水中細小的懸浮雜質逐漸形成較大絮體，進入氣浮池。
3.氣浮池
混合反應器污水中懸浮雜質形成的礬花在氣浮器底部與溶氣釋放器的溶氣水相遇，溶氣水進入底部后突然減壓，礬花與溶氣水中微小氣泡發生碰撞，當礬花吸附一定量氣泡后，逐漸上浮到水面。而下部的水變清流如水中間水箱。
4.砂濾、短纖維過濾、精濾、超濾氣浮出水經二次提升泵依次進入砂濾、短纖維過濾、精濾及超濾，出水可達到設計要求。
四、設計造價估算
設計造價估算表
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
