游泳池水處理設備及室內游泳館的空調系統
1游泳池水處理設備
傳統的游泳池水處理方式是通過池邊或池底組建管道，與循環水池 (箱)和游泳池的過濾器、消毒等設備相連，處理設備置于固定的機房內。然而考慮到嵌入游泳池墻壁的管道容易滲漏，以及為了節能節水和節省建筑空間減小機房面積等問題，建議將傳統過濾系統進行變革，本文介紹的一體化游泳池過濾設備是一套獨有的無管道式過濾設備。
1 .1一體化游泳池過濾設備
過濾設備只需安裝在游泳池墻壁上 ，它已集合了聚光燈和過濾元件于一身，稱為一體化游泳池過濾設備。可以將過濾器的功效分為兩個部分。第一是物理過濾部分，它是將樹葉、昆蟲以及其他的微粒和生物清除；其次是化學消毒殺菌部分，它具有防止藻類因光合作用的滋生，確保游泳池舒適衛生。
池水的過濾是利用過濾精度高達6 ~15t ~ m的過濾袋。通過吸水 口將池水吸人，經過濾袋過濾后，向前面及側面的噴嘴排人泳池。同時過濾袋配有一個投藥籃，定時投放適量的藥品，對池水進行消毒處理。
過濾袋的材質采用聚脂纖維材料，它能濾掉一般的細菌，且過濾方向為單向過濾，從而保證了出水水質的安全可靠，出水水質甚至可以達到國家飲用水的水質檢測標準。由于水的潔凈度很高，因此水的景觀效果更佳，在未投加硫酸銅的情況下，也有一種天然的藍色，自然透明，清澈見底。
1.2 水處理工藝流程
游泳池水一投藥籃 (毛發聚集器)一過濾袋 (6微米)一循環水泵一 熱交換器一游泳池

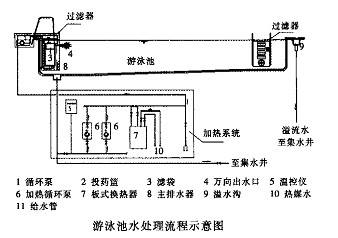

游泳池水處理流程見圖 1 。
 |
1 ． 3 一體化游泳池過 濾設備的特點
一體化游泳池過濾設備以簡單的系統代替了傳統游泳池復雜的循環系統，綜合起來具有以下特點。
( 1 )過濾設備：為整體構造，不需傳統的機房、管道 ( 如：水下燈線管)等復雜系統。
( 2)功能配置 ：集循環過濾 、沖浪 (可選 )、局部按摩、泡泡浴、清潔、消毒 ( 配合藥品) 、噴泉、池底燈、扶手梯階等為一體。
( 3 )過濾方式：采用膜過濾技術替代了傳統的砂缸過濾，砂缸過濾的過濾精度為
( 4)循環方式：過濾采用界面進水循環方式，解決了游泳池常有的水面漂浮物問題，同時也節約用水。立體循環替代了傳統游泳池的平面布水的循環方式，因此不易出現死角與渦流的問題。
( 5 )運行維護：設備耗電量較低，運行費用較低。因為具有的膜過濾技術，界面進水立體水循環方式及沖浪等功能，使出水水質較高，一年只需換1次水，可節省大量的水費、電費、藥品費、人工費等。
( 6 )設備控制 ：采用遠程自動控制。運行過程無須人工關機、開機，也無須專業人員管理。清潔簡單，設備自帶吸塵裝置，普通工人經過培訓即可完成維護清潔工作。
2 室內游泳館空調系統設計采用除濕加熱恒溫系統
對于室內游泳館，日常能源消耗主要是空間的空調和池水加熱所消耗的費用，因此選擇合適 的空調和池水加熱系統非常重要。對于游泳館空間空調和池水加熱部分的設計，一般普遍存在有能源費用高、冬季玻璃起霧結露、裝飾易被腐蝕、氯味充滿空間等等缺點。
池水的熱損失主要為池水表面蒸發損失，約占總損失的8 5 ％，其它如水表面、池底池壁、管道設備等傳導熱損只占總熱損的1 5 ％左右。池水表面蒸發，造成游泳館空間空氣濕度變大，如不及 時除濕以控制合適的濕度，天花板、墻壁玻璃面上會凝結水滴，造成嚴重的腐蝕，人體也會感覺不舒適。常規的除濕方式既是外排暖濕空氣，補進室外干燥空氣并將其加熱至室溫。由此可見，常規 “加熱+ 空調”方式 ，能源損失很大，一方面需補充熱量加熱池水，另一方面又需補充熱量加熱空氣，運行能耗費用較高。
2 .I 一般室內游泳館設計容易存在的問題
( 1 )設計系統單獨分散：一般設計是暖通專業負責空調設計，能滿足夏天制冷、冬季制熱的要求。給排水專業負責循環水處理設計，池水加熱一般采用高溫水，然后經過換熱器進行加熱，或者采用電加熱的方式，也能滿足池水水溫的要求。由于暖通和給排水兩專業分別設計，不能使能源綜合利用，一方面造成空調系統的大量熱量浪費，另一方面池水又需要熱量來加熱。
( 2 )除濕問題突出：空調設計除了空調溫度的調節，另一項是濕度的調節。館內是高濕環境，易造成細菌、霉菌、病毒的大量繁殖，破壞空氣品質，破壞裝飾。夏季由于是空氣制冷過程，濕度基本還可以得到控制；但到了春秋冬季，沒有除濕過程，濕度無法控制，因此說游泳館空調設計首先是除濕的設計。
( 3 )氯味充滿空間，腐蝕性強：通常空調設計采用集中式送回風形式或空調主機+ 風機盤管形式 。由于泳池區既有水的大量蒸發，又有氯氣揮發，不僅使空氣中水蒸氣含量、氯含量提高，增加空氣的腐蝕性和空氣對空調主機或風機盤管的腐蝕，同時也提高了設計新風量。
( 4 )操作比較復雜，管理比較困難 ：由于泳池區存在著奪調除濕和各種池水溫度的控制，分散的系統處于動態的工作狀態中，操作困難，造成能源的浪費是很止常的。綜上所述，為了避免以上問題產生，空調系統推薦采用除濕熱泵加熱的方式。
2.2 除濕熱泵系統簡介
熱泵采用美國流行的 P OOL P AK能源再生系統 ，在春、夏、秋三季完全可以利用回收的游泳池表面蒸發的水蒸汽免費進行加熱，只是在初次加熱或冬季寒冷季節才需要利用輔助熱源進行部分熱量的補充。以解決原有系統能耗過高的問題。
室內游泳館 ，由于水面蒸發的原因，導致室內相對濕度過高，游泳館空氣中的含氯空氣在遇冷時，容易凝結成水 ，對游泳館空問和臨近空問的建筑結構造成腐蝕。然而，P O O L P A K能源再生系統，配備一個特殊的防凝結水裝置，安裝在外墻的最不利點，利用溫度感應包，確保在任何不利的低溫氣候情況下，能夠預防凝結水的形成，避免含氯凝結水對結構的腐蝕和裝修的破壞。所以選擇P O OL P AK設備，通過主機和合理的系統設計，不僅可以確保室內空間的恒溫、恒濕和池水的恒溫，確保空氣質量，而且還能避免凝結水的產生。
2 .3 P OOL P AK ( P OOL COMP AK)熱泵的工作原理
設備的風機從室內游泳館上空抽入溫暖潮濕的空氣，該空氣流經蒸發器 ( 除濕機)盤管，將熱能傳遞給冷液態制冷劑，進行除濕降溫。這種能量交換可使空氣溫度降至其露點以下，在蒸發器盤管上形成結露。凝結的水分流入設備的滴水盤中。液態制冷劑流過蒸發器膨脹之后就變為一種低溫低壓的氣態制冷劑。

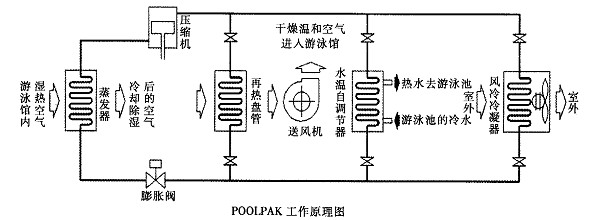

然后低溫氣態制冷劑進入壓縮機，經壓縮低溫低壓的氣態制冷劑變為高溫高壓氣態。在進入壓縮機期間，制冷劑吸收了用于操作壓縮的能量。這種高溫高壓氣態制冷劑流過空氣再加熱盤管 ( 冷凝器) 、池水冷凝器，或流過任選空調冷凝器；可以是風冷式，也可以是水冷式需要對空氣加熱時使用再加熱盤管，高溫的制冷劑與來自蒸發器的較冷的經過除濕的氣流進行能量交換，這可使空氣的溫度升高達到加熱空氣的目的。如果池水需要加熱。高溫的制冷劑就流人池水冷凝器，將能量施加給進入的池水。在給池水加熱的同時，高溫的制冷劑也被冷凝成低溫高壓的液態。如果需要進行空氣冷卻時，制冷劑就繞過再加熱盤管和池水冷凝器流向輔助風冷式冷凝器。讓來自蒸發器的冷空氣給室內游泳館提供 下燥涼爽的空氣環境。熱泵加熱能力= 消耗的電能+ 從環境中吸收的熱量。P O O L P A K熱泵的工作原理圖見下 圖：
 |
設備通過全自動微電腦精確控制室內相對濕度在6 5％±5％，確保室內不會因為相對濕度過高而導致結構腐蝕和裝修破壞。機組本身可防腐蝕。該產品是由美國 P OOL P AK公司生
產，具有近三十年的經驗，它通過以下措施，確保機組本身不被含氯空氣腐蝕：
a、將壓縮機與主機的風系統獨立，確保設備的心臟一一壓縮機不被含氯的空氣腐蝕；
b、蒸發器和表冷器采用銅管鋁翅片并噴涂特殊的防腐材料 ( E P O X Y) ，確保不被腐蝕；
C、機組外殼也采用了特殊的防腐噴涂處理 ( E P O X Y)等措施 。
為了避免游泳館空間的含氯空氣對鄰近房間的影響，系統設計，采用負壓設計，將排風量控制在超過新風量的1 0 ％左右，確保新鮮空氣可以透過門窗和微細的縫隙進入游泳館空間 ，而游泳館空間的空氣 不會擴散至其它房間。
2 .4 采用 P OOL P AK 除濕熱泵設計時需要注意的問題
所有的P O O L P A K設備都可進行連續的空氣再循環，用良好的空氣分配系統提高游泳館狀態的均勻性。為了按要求去除潮濕，室內游泳館就必須保證充分的空氣流動和風量分配。設備必須抽走池區的潮濕空氣，經過除濕后再送回來。送風必須分布到易產生凝結的地方 (窗戶、外墻、支承鋼梁、天窗等) 。
合理的氣流組織才能避免結露的發生，所以風道系統的設計至關重要。經過除濕之后，干風即被送到室內。送風的分配可用一條管道在地面高度或以上繞室內一周進行分配，將氣流導向易于出現冷凝的外墻壁，窗戶或其他表面，或從中心部位噴向易于出現冷凝的表面。并保 證送、回風之間不能出現短路，以免會造成高濕度層。
通過許多工程案例的運行證明，送風口與回風口相互斜對角安置可使設備達到最有效的工作。送回風管與設備之間可采用短的軟橡膠或帆布柔性連接，以消除管道的振動傳遞 。
2 .5 小結
游泳池水處理系統采用一體化游泳池過濾設備，具有避免管道泄漏、不需傳統機房節省建筑空間、節能節水、運行費用較低、便于維護管理、出水水質高的優點。
游泳館空調系統采用室內游泳館專用的、集“ 池水加熱、除濕、空調”三功能合一體的P O O L P A K熱泵，取代傳統設計中所需的熱水鍋爐、換熱器 、循環水泵、空調機組、空氣除濕器等設備。避免了空調、水處理兩個相對獨立運行的子系統的能源浪費，且便于系統維護管理達到最優的作狀態 ；同時也避免了冬季玻璃起霧結露、裝飾被腐蝕、氯味充滿空間等問題。
