對ZD型臥式高壓靜電收塵器的改進
更新時間：2009-10-13 11:08
來源：
作者: 覃鋒
閱讀：2583
1 存在問題
某廠現用ZD型臥式高壓靜電收塵器5臺，在使用過程中發現存在以下幾個問題：①電暈芒刺線積灰嚴重，削弱了芒刺尖端的放電能力，從而減小了電場中的電流密度；②電場中極板間的距離較大，電場強度較弱；③改進前大均風板的均風效果差，電場中局部風速過快。由于存在以上問題，嚴重影響了收塵器的除塵效果。
2 改進方法

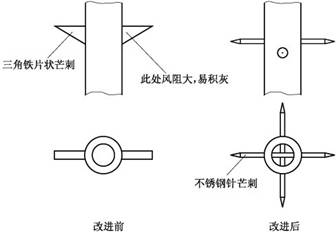

1997年對烘干車間的ZD-16m型高壓靜電收塵器進行改進，其方法為：①將原三角鐵片狀電暈芒刺線改為鋼針形芒刺線，減少芒刺的阻風面積，防止積灰；并由原來的雙向放電改為四向放電，加強電暈線的放電能力。如圖1所示。
 |
圖1 改進前后電暈線形狀
(2)將原600mm極距改為500mm極距，增強電場強度。
(3)將原方孔板形均風板改為溝槽板形均風板，提高電場的均風效果。如圖2所示。
 |
圖2 改進前后均風板均風示意
3 使用效果
通過以上改進，提高了電暈線的放電能力，輸出電流明顯提高，增大了電場強度，同時改善了電場中的均風效果。經使用，除塵效果明顯提高。經河池地區環保監測站監測，改進前：平均廢氣總排量為11530m3/h，平均含塵濃度為245mg/m3。改進后：平均廢氣總排量為11025m3/h，平均含塵濃度為90.48mg/m3。
改進前后廢氣平均總排量基本不變，說明了改進后風阻沒有增大。相反，改進后的槽形均風板能使較粗的粉塵顆粒在慣性作用下擊于槽板而跌落，進一步提高了收塵效果。
4 注意事項
(1)由于縮短了電場中極板的距離，在安裝極板時應保持極板平直，偏差要求≤2mm。
(2)安裝電暈線時，應將其在兩極板的正中間固定好，以免振打電場時因電暈線晃動，造成電場閃絡甚至短路。
