水泥固化法
更新時間：2010-02-01 14:19
來源：
作者:
閱讀：6169

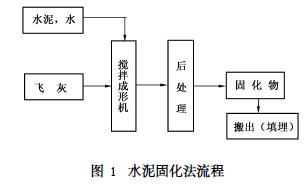

水泥是危險廢物最常用的固化劑,工程中常采用水泥對焚燒飛灰進行固化處理。將飛灰按一定比例摻入水泥基質后,加入適量水,在一定條件下,經過一系列物理、化學作用,使粒狀物料變成粘合的混凝土塊,從而使廢物因固化而穩定化。水泥固化法流程如圖1所示。
 |
水泥固化法具有工藝設備簡單、操作方便、處置費用低、材料來源廣泛。但在測試飛灰中的重金屬浸出濃度時發現,經固化后的砌塊中, Fe、Cu、Zn等離子容易浸出而導致污染物超標。為克服這些問題,唐安俊等人研究發現,隨著水泥加入量的增大,重金屬Zn、Cu、Pb、Cd、Ni的浸出量減少,對飛灰的固化效果趨好,當飛灰與水泥為2∶1 時,固化效果最好,同時保持水泥固化體處于堿性環境中,有利于抑制重金屬及其化合物的浸出,而且飛灰固化強度隨固化時間的延長而提高,以水泥作粘結劑時,適宜的固化時間為6 d 左右。另外, T.Mangialardi嘗試先通過水洗飛灰,再進行水泥固化,可達到較好的效果。2006年,蔣建國等人通過研究進一步確認:焚燒飛灰經水洗預處理,基本能去除對水泥固化有影響的可溶性物質,飛灰的浸出毒性也較原飛灰有一定降低。同時以飛灰原樣制成固化體的抗壓強度,隨養護時間的延長而降低,以預處理飛灰制成的固化體,卻水化效果良好,可以明顯降低固化體的浸出毒性,并且當pH值在1～13的范圍變化時,固化試塊在養護28 d后,其重金屬浸出毒性均能達到相應的控制標準。
聲明：轉載此文是出于傳遞更多信息之目的。若有來源標注錯誤或侵犯了您的合法權益，請作者持權屬證明與本網聯系，我們將及時更正、刪除，謝謝。
使用微信“掃一掃”功能添加“谷騰環保網”
