引碧入連供水南段三期工程——大沙溝凈水廠（二期）工程規模20萬m³/d，由中國市政工程華北設計研究院設計，大連市引碧入連供水南段工程指揮部負責建設，大連第四建筑工程公司等單位施工，工程投資1.4億元，資金來源于亞行貸款和市政府自籌。設計時間1994~1995年，施工時間1996~1997年。此項工程獲全國城鄉建設給水排水工程優秀設計二等獎。

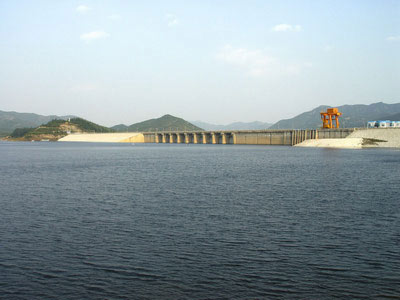

        工藝設計方面，該工程原水為碧流河水庫來水，常年濁度較低，平均濁度為10 NTU左右。工程采用常規處理工藝和低溫低濁處理措施，自動加藥投氯。其處理工藝流程為：原水經管式靜態混合器、折板反應池、平流沉淀池、清水池、壓力吸水井和送水泵房至配水管網。其中工藝所采用的泵、閥、加氯和加藥等主要設備為國外設備。

        結構、建筑設計方面，主要結構形式是池體鋼筋砼，建筑物框架、排架及磚混結構，天然巖石地基超控部分填石，投產3年來使用性能良好。建筑布局與一期工程和整體環境協調，被譽為花園式水廠。

        電氣、自動化設計方面，變配電系統為10 kV和0.4 kV系統。送水泵采用10 kV、1000 kW直配電動機。10 kV高壓開關柜采用金屬鎧裝手車式中置開關柜；低壓開關柜采用抽屜式開關柜。自動控制系統，由工業PLC為核心的分布式計算機監控網絡構成，實現全廠工藝流程的自動檢測及自動化控制，檢測儀表和主要設備多為國外產品。

        該水廠投產后即達到設計規模，出水水質達到設計要求（1 NTU以下），且運轉管理方便，為大連水司投資少、成本低、供水可靠性好的凈水廠之一。Wh/(1000 m³ Mpa)。此兩項參數低于同等規模水廠指標。
