醫院中央純水系統案例
來源：上海(hai)優普實業(ye)有(you)限公司 閱讀(du)：2726 更新時(shi)間：2008-10-29 10:04| 詳細信息 | |||||
| 項目名稱 | 醫院中央純水系統案例 | ||||
| 建設地點 | 建設起始時間 | 建(jian)設結束時間(jian) | |||
| 建設性質 | 新建 | 工程投資 | 廢水性(xing)質 | ||
| 處理規(gui)模 | 進(jin)水(shui)水(shui)質 | 出(chu)水水質(zhi) | |||
| 處理工(gong)藝 | 運行費用(yong) | 承(cheng)包范圍(wei) | |||
工程說明(ming)
工程類別：水處理系統銷售·安裝·服務（交鑰匙工程）
工程地點：成都市
2 本方案涉及的流程及設備滿足如下要求：
2.1 系統總進水量：500L/H
2.2 系統產水量：250L/H
2.3 產水水質：
設備出水口電阻率：≥18 MΩ.㎝
2.4 運行方式：自動運行（并具備手動操作功能）。
3 本方案主要依據如下：
3.1 原水水源：自來水
3.2 原水設計溫度：25℃
3.3 原水水質分析：TDS＜200ppm。
3.4 設(she)計(ji)界(jie)線：原水箱裝(zhuang)置進口至成品水箱出口（供水管路沿用客(ke)戶現(xian)有供水管路）。
4 系統對外界要求：
4.1 進水管：進水管送至原水箱裝置入口。
4.2 供電纜：根據我方提出的容量，由用戶自己負責。
4.3 出水管：終端濾器產水出口（詳見帶控制點的工藝流程圖）。
4.4 藥品：調試過程所用的化學試劑消耗品由用戶提供。
4.5 廢水處理：排至廠房內地溝。
5. 制水工藝：反滲透+EDI+拋光混床
系統特點
*該系統由單片機（PLC）控制，一切動作均在預設程序下自動進行，具備全自動功能（自動制水、自動沖洗、源水缺水/水箱滿水自動停機）。
*系統結構布置緊湊，占地面積小，有效節約空間。
*系統能耗低，有效節約能源。
*耗材壽命長，制水成本低廉。
*系(xi)統運(yun)行(xing)可(ke)靠，供(gong)水(shui)管(guan)路(lu)封(feng)閉，出水(shui)水(shui)質穩(wen)定。
2 工藝流程
對原水進行脫鹽處理。推薦選用先進、成熟、出水水質穩定、系統運行穩定的反滲透脫鹽裝置作為系統的主脫鹽設備；系統運行費用低、易于實現自動化。反滲透水處理系統具有很好的經濟性。
為保證(zheng)關鍵(jian)設(she)備(bei)反(fan)滲透裝置的長期可靠(kao)穩定運行，則必須設(she)置預處(chu)理系統(tong)，滿(man)足反(fan)滲透膜（RO）進水指標：濁度(du)<0.5NTU、SDI<4、余氯(lv)<0.1ppm。根據(ju)原水水質(zhi)，預處(chu)理系統(tong)由多(duo)介質(zhi)過濾器、活性炭過濾器、軟(ruan)化器、加藥系統(tong)及相關輔助設(she)備(bei)組成。
本水處理系統工藝流程如下：
原水---->多介質過濾器---->活性炭過濾器---->軟水器---->保安過濾器器---->高壓泵---->RO反滲透---->純水箱
---->加壓泵---->EDI---->超純水箱---->變頻泵（一用一備）---->拋光混床---->一般終端取水口---->精密過濾器
---->終(zhong)端(duan)微濾---->分子(zi)生物實(shi)驗室（UPW-III-90Z終(zhong)端(duan)超純水機）

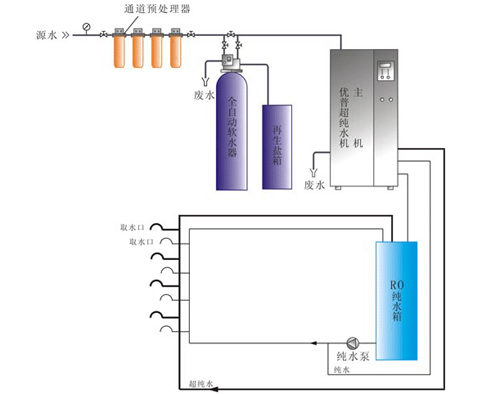

安裝示意圖：
 |
工程圖片
